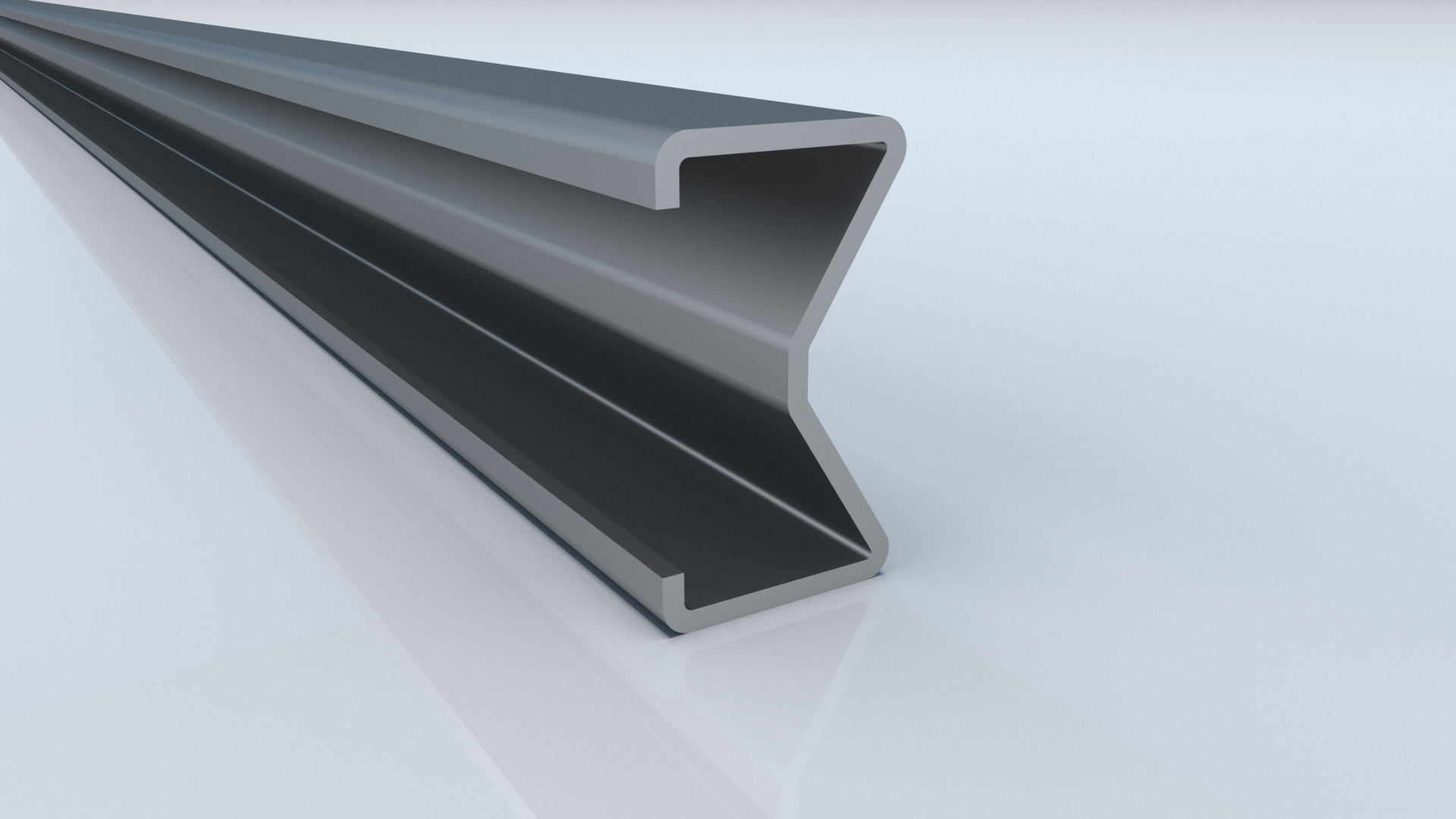

M Profil

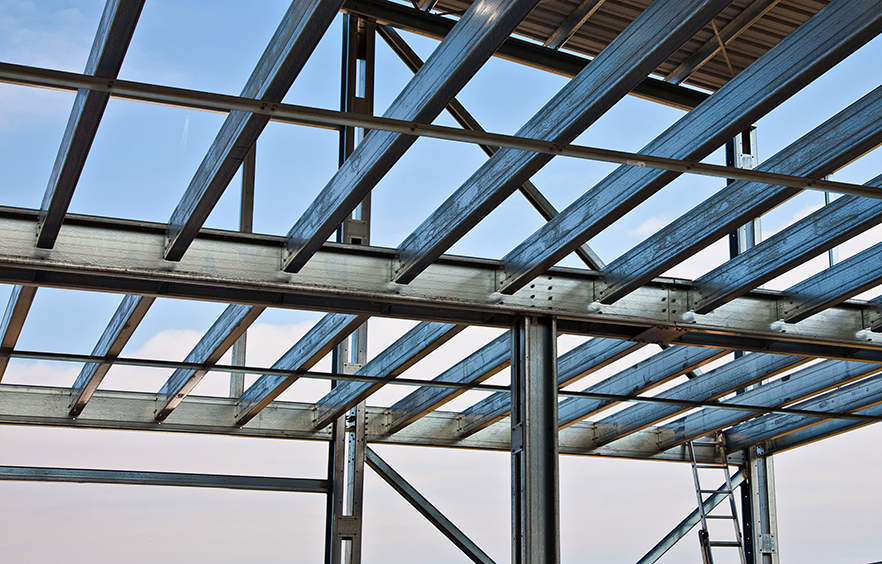

Çelik konstrüksiyon yapılar çoğunlukla çelik fabrika binaları, çelik sanayi yapıları, uçak hangarları, spor tesisleri, çelik konstrüksiyon hangarlar, çelik konstrüksiyon atölyeler, çelik konstrüksiyon depolar ve çelik konstrüksiyon evler gibi yapılarda kullanılmaktadır.

Ka Profil
Ka Profil

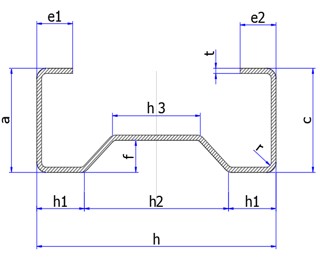

Sigma Tablo
h = Yükseklik
h1-h2= Düz Kenar Genişliği
f = Fatura Derinliği
a - c = Alt Kenar Yüksekliği
e1 - e2= Tırnak Genişliği
t = Kalınlık
r = Büküm Yarıçapı = 2-4 mm
h Yükseklik h1 h2 f a - c Taban e1 - e2 Tırnak t Kalınlık BOY Kullanılan Malzeme
min max
mm mm mm mm mm mm mm cm cm
60 30 - 50 h-2*h1 25 - 40 10.0 - 100.0 5.0 - 3.0 0.5 - 3.0 200 1200 -Garvanizli Sac
80 30 - 50 h-2*h1 25 - 40 10.0 - 100.0 5.0 - 4.0 0.5 - 4.0 200 1400 -Sıcak Haddelenmiş Sac
100 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400 -HRP Sac
120 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400 -Soguk Sac
150 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
200 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
250 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
300 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
350 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
400 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
450 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
500 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
550 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
600 30 - 50 h-2*h1 25 - 40 10.0 - 130.0 5.0 - 4.0 0.5 - 4.0 200 1400
